钢拖链

所属分类:

产品中心

概要:

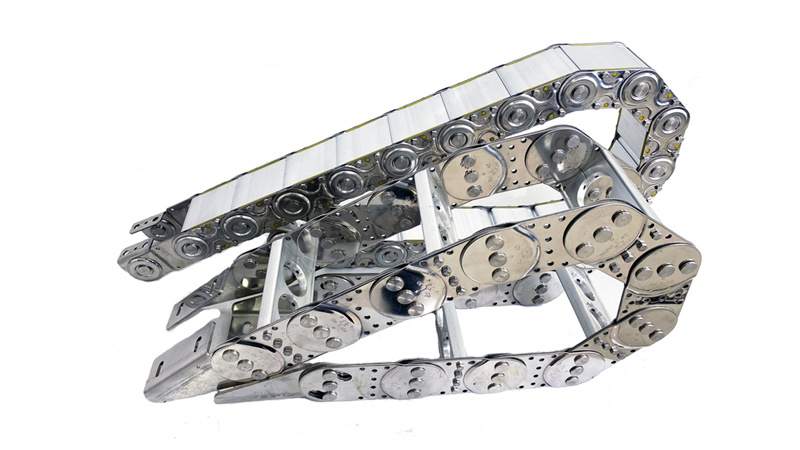

钢拖链主体由链板,支撑板,轴销等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经处理外形效果新颖,结构合理,灵巧强度高,钢性强不易变形,安装方便,易拆卸,尤其是本产品采用了高强度耐磨材料,合金铜为轴销,提高了差您的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂
  • 产品描述
    • 商品名称: 钢拖链

    钢拖链主体由链板,支撑板,轴销等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经处理外形效果新颖,结构合理,灵巧强度高,钢性强不易变形,安装方便,易拆卸,尤其是本产品采用了高强度耐磨材料,合金铜为轴销,提高了差您的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂

    选择尺寸

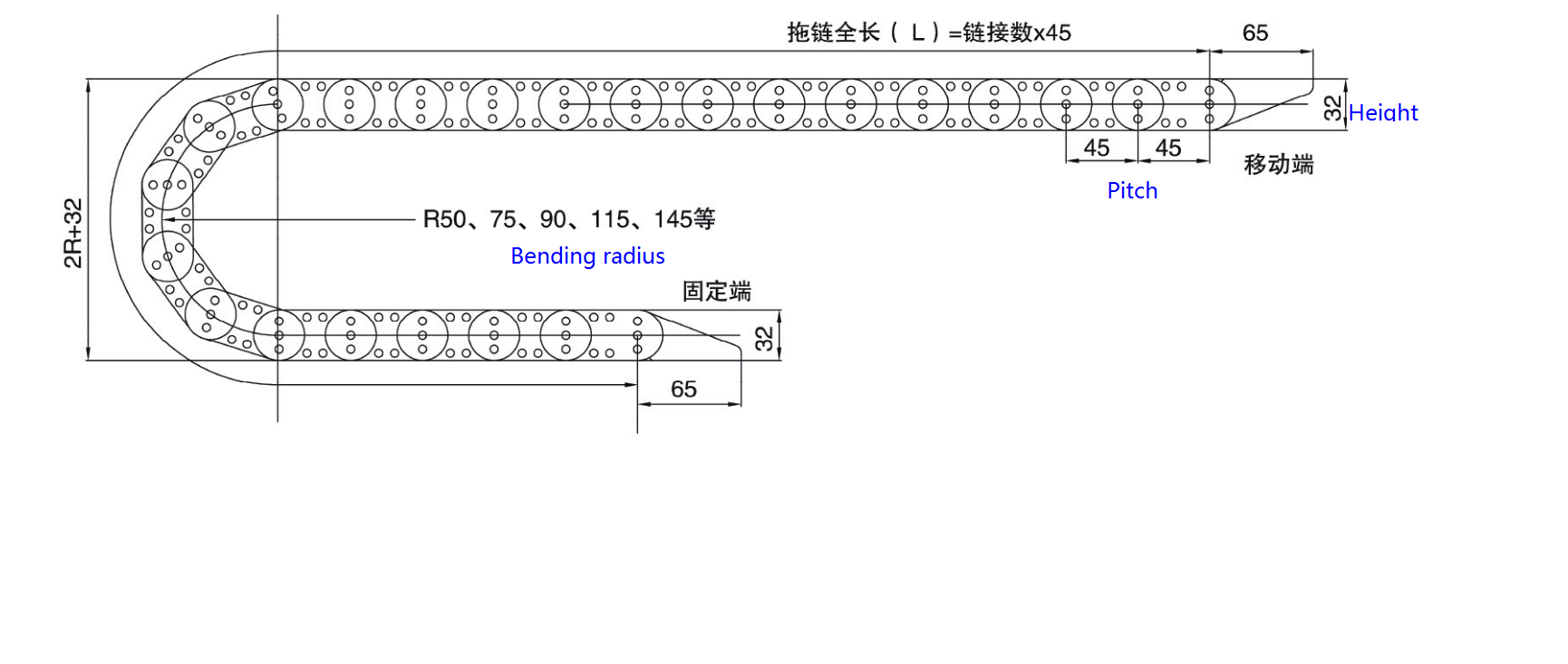

    钢拖链的行程跨度为32米。适用于所有变速器模式。可以随意加长和缩短。此外,通过改变销轴可以获得变化的弯曲半径。拖链的支撑板间距为50mm-600mm,孔与孔之间的间距为5mm。链板的高度,即支撑板的高度通过电缆最大化



    钢拖链材质

    碳钢/不锈钢304 316L+铝杆

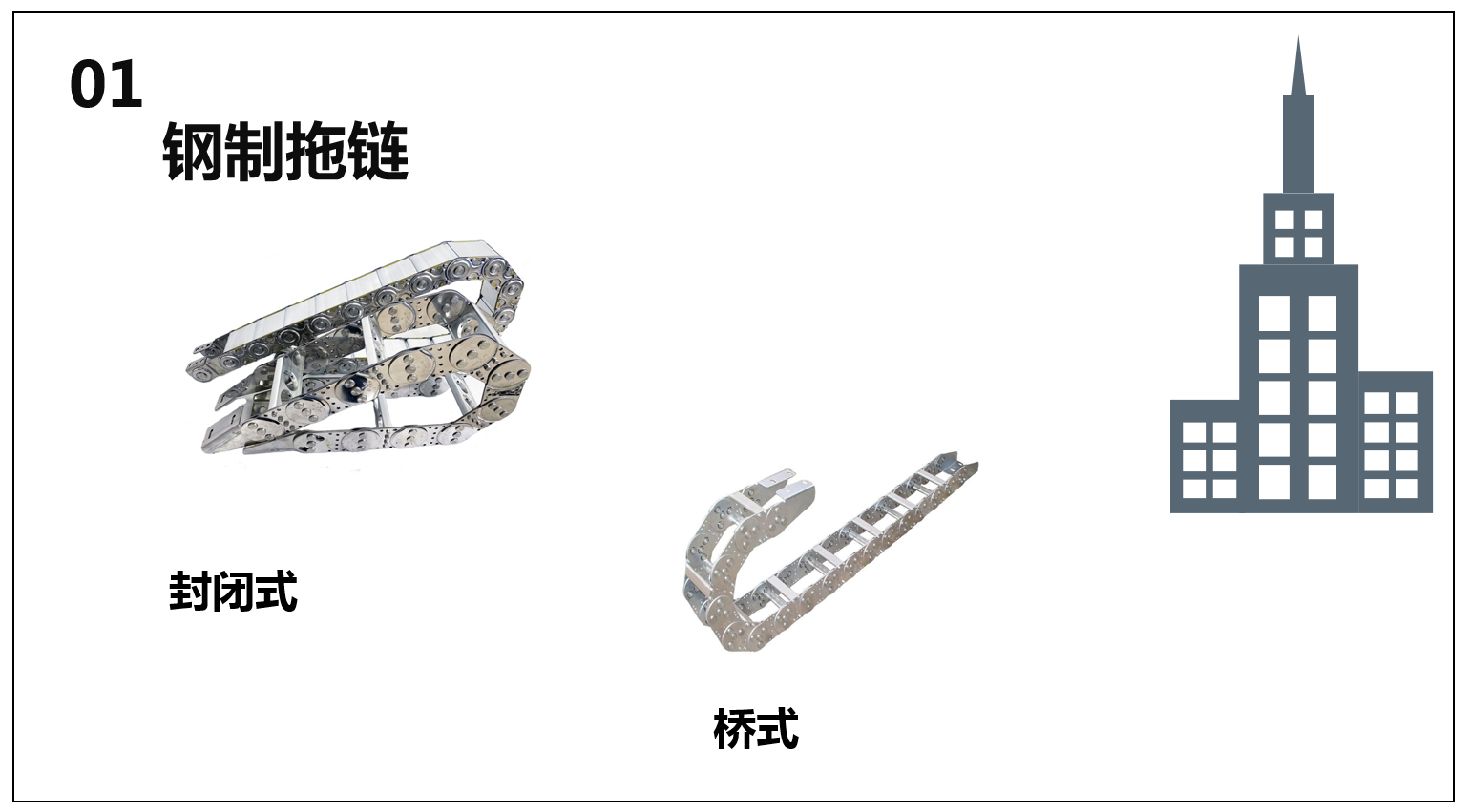

    类型

    桥式/封闭类型

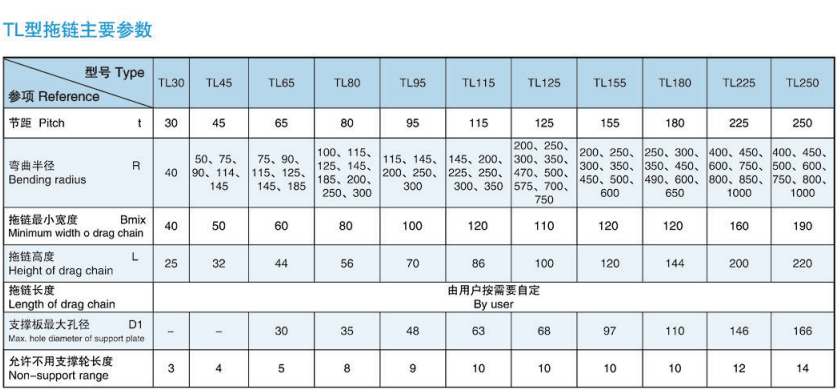

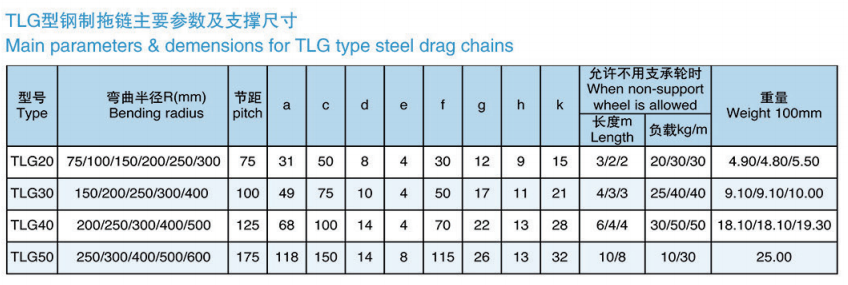

    节距

    45/65/80/95/115/125/155/180/225/250

    半径

    50-1000





    产品描述

    直径的确定,机床运行时,如拖链的宽度超过300mm,拖链的长度出于稳定的原因超过4m,应考虑增加拖链的尺寸。弯曲半径,应根据电缆的最大直径进行选择,并且应为电缆直径的10倍。弯曲半径可以根据给定的表格从50-600mm中选择,也可以相应地选择较小的半径。

    欢迎联系我们



    关键词 :
    • 钢拖链

相关下载

钢拖链.pdf
